易燃易爆及有毒有害氣體類別判定遠紅外遙測光譜儀（遠紅外監測系統）

      易燃易爆及有毒有害氣體類別鑒定光譜儀是由中科院遙感所和光電所聯合開發的遠距離紅外監測系統，可監測多種氣體及液體的泄漏揮發，填補了我國這一領域的空白，深受廣大用戶的好評。

原理：

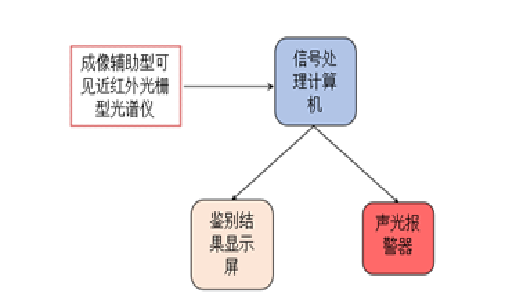

易燃易爆及有毒有害氣體類別類別鑒定光譜儀，包括成像輔助型可見近紅外光柵型光譜儀、信號處理計算機、聲光報警裝置等。具體組成如圖所示。

遙測式類別鑒定分析儀具體組成圖

成像輔助型可見近紅外光柵型光譜儀的輔助成像模塊先對測量區域進行定位后，光譜測量模塊進行該區域光譜測量，采集存儲模塊同步記錄該區域的光譜圖像信號，上傳該數據給綜合處理軟件，軟件進行光譜信號處理，得到光譜特征進行該光譜特征匹配檢索，成功后，通過圖像標注、麥克風/音響報警等方式，快速將目標歸類結果上報給用戶。同時，也將處理結果同對應的圖像視頻信號一并存檔。錄入系統數據庫中，供用戶事后分析調用。

共軸光學系統主要由寬波段前置匯聚光學鏡頭和目標成像鏡、光軸準直調整機構等組成，寬波段匯聚鏡頭主要將目標一定區域的光輻射信號收集，進入后組的光柵分光組件中，供光柵分光組件進行光譜分光。目標成像鏡頭則將與寬波段匯聚鏡頭所測量的同一區域進行成像至圖像傳感器靶面上，進行測量區域的成像，并對其進行采集存儲。

光柵分光組件采用閃耀光柵分光方式，首先，匯聚鏡成像至柱面鏡的一次像面，經柱面鏡壓縮為狹縫像，再利用全反射離軸拋物面鏡進行準直成平行光，該平行光入射至閃耀光柵上，經分光后的平行光再經過與前組完全相同的拋物面反射鏡成像至線陣探測器靶面上，形成按波長分布的光譜信號，被探測器接收轉換為對應電信號。該信號在主控計算機控制下進行采集存儲，再經過光譜輻射標定，即可完成待測區域目標光譜信號的測量獲取。

因光柵分光屬一次完成，無需運動掃描機構，因此，時間分辨率極高，主要跟所選用線陣探測器的靈敏度和積分時間相關。對于強信號，通常光譜采樣率可高達10000條/s。因此，該分光方式具有采樣率高、工作波段寬、抗干擾能力強、穩定性好等特點。

用途：

2  某些危險化學品燃燒源成份遠距離遙測鑒定

2  燃燒爆炸事故現場遙測

特點：

2  非接觸式遠距離遙測

2  可監測的氣體成份達10多種

2  可同時監測多種物質光譜痕量

2  可實時、連續、自動長期運行

2  直觀顯示燃燒物分布形勢

技術指標：

2  遙測距離：可達到五km.

2  擬測量物質成分：液化石油氣、甲烷、汽油（含甲醇汽油、乙醇汽油）、石腦油、苯（含粗苯）、丙烯腈、甲苯、二甲苯、丁二烯、正庚烷、甲醇、甲醚、乙醚等

2  時間分辨率：＜30S

2  光譜分辨率：4-200cm^-1

2  測量波段：3-6um
